C: Tee
C1: All Socket Tee


K14
Available in T Type and K Type;
Size: DN80-2000

Nominal Diameter L H Mass(kg)
DN dn T Type K Type
80 80 170 85 12.5 17.7
100 80 170 95 14.8 21.5
100 100 190 95 16.1 23.5
150 80 170 120 21.5 29.5
150 100 195 120 23.5 31
150 150 255 125 28 35.6
200 80 175 145 30 37.9
200 100 200 145 32 38.8
200 150 255 150 37 45
200 200 315 155 43 50.5
250 100 200 170 42 49
250 150 260 175 48 61
250 200 315 180 54 63.5
250 250 375 190 55 71.5
300 100 205 195 59 66.5
300 150 260 200 70 80.5
300 200 320 205 72 84
300 300 435 220 81 106
350 100 210 225 67.5 78
350 150 260 230 79.6 95
350 200 320 235 85 98
350 300 380 240 106 122
350 350 495 250 116 133
400 100 210 245 81 92
400 150 270 250 90 111
400 200 325 255 98 114
400 300 440 270 119 140
400 400 560 280 142 167
450 150 270 280 111 128
450 200 330 280 122 131
450 300 445 295 144 160
450 400 560 305 168 188
450 450 620 310 181 203
500 150 275 300 131 145
500 200 330 310 145 148
500 300 450 320 165 179
500 400 565 330 187 210
500 500 680 340 221 242
600 150 280 350 188 184
600 200 340 360 201 187
600 300 455 370 208 223
600 400 570 380 243 259
600 600 800 400 335 337

· · ·
DN 80 to DN 250                                  DN 300 to DN 600                                DN 700 to DN 1200
K14
Available in T Type and K Type;
Size: DN80-2000

Nominal Diameter L H Mass(kg)
DN dn T Type K Type
700 200 345 410 248 250
700 300 460 420 286 292
700 400 575 430 328 333
700 600 810 450 416 422
700 700 925 460 474 475
800 200 350 460 309 301
800 300 465 470 354 350
800 400 580 480 403 398
800 600 815 500 580 576
800 800 1045 525 632 618
900 200 355 510 382 370
900 400 590 530 493 484
900 600 820 550 747 739
900 800 1050 575 795 777
900 900 1170 585 826 806
1000 200 360 560 464 453
1000 400 595 580 592 584
1000 600 825 600 943 936
1000 800 1060 625 988 971
1000 1000 1290 645 1051 1033
1200 400 605 720 840 780
1200 600 840 740 1009 950
1200 800 1070 765 1198 1129
1200 1000 1300 785 1401 1331
1200 1200 1535 805 1644 1547
1400 600 1030 840 1679 1422
1400 800 1260 865 1910 1641
1400 1000 1495 885 2441 1886
1400 1200 1725 905 2795 2133
1400 1400 1960 930 3124 2436
1600 600 1040 940 2245 1806
1600 800 1275 965 2546 2073
1600 1000 1505 985 2851 2363
1600 1200 1740 1010 3663 2660
1600 1400 1970 1030 4066 2992
1600 1600 2200 1050 4474 3346
1800 600 1055 1040 - 2272
1800 800 1285 1065 - 2591
1800 1000 1520 1085 - 2933
1800 1200 1750 1110 - 3274
1800 1400 1980 1130 - 3652
1800 1600 2215 1150 - 4052
1800 1800 2445 1175 - 4498
2000 600 1065 1140 - 2793
2000 800 1300 1165 - 3179
2000 1000 1530 1185 - 3572
2000 1200 1760 1210 - 3968
2000 1400 1995 1230 - 4407
2000 1600 2225 1250 - 4850
2000 1800 2460 1275 - 5346
2000 2000 2690 1295 - 5873

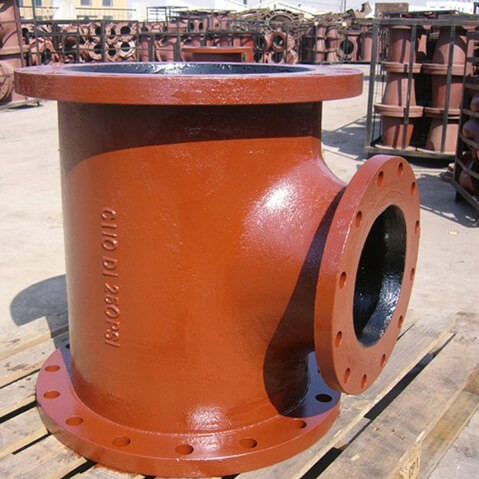

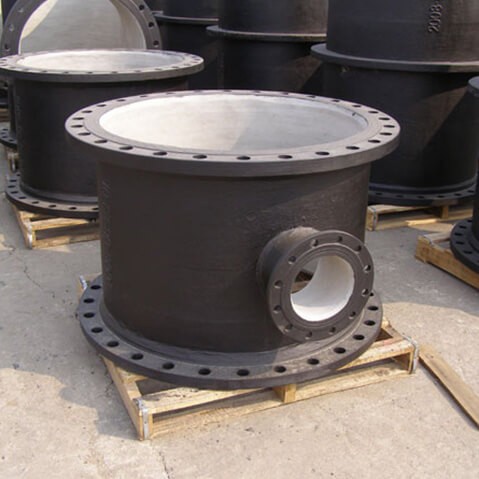

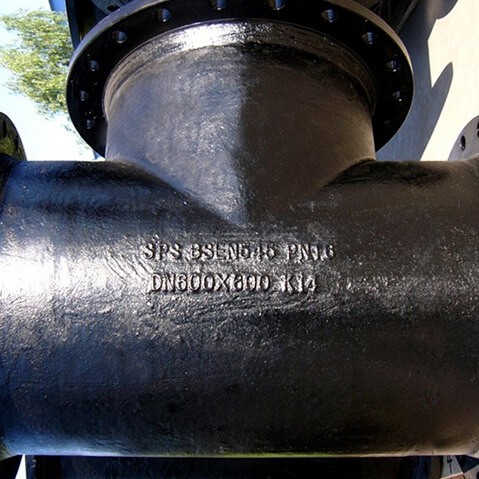

C2: All Flanged Tee

K14
PN10, PN16 and PN25 are available
Size: DN80-2000

Nominal Diameter L H Mass(kg)
DN dn PN10 PN16 PN25
80 80 330 165 15.8 15.8 15.8
100 80 360 175 18.4 18.4 19.6
100 100 360 180 19.5 19.5 21.0
150 80 440 205 29.0 29.0 31.0
150 100 440 210 30.0 30.0 32.5
150 150 440 220 32.5 32.5 36.5
200 80 520 235 42 41.5 46
200 100 520 240 43 42 47.5
200 150 520 250 46 45.5 51
200 200 520 260 49.5 49 56
250 100 700 275 68 67 75
250 150 700 300 68 67 74.8
250 200 700 325 76 75 85
250 250 700 350 82 81 93
300 100 800 300 94 93 105
300 150 800 325 97 96 109
300 200 800 350 102 101 114
300 300 800 400 116 115 131
350 100 850 325 116 122 139
350 150 850 325 118 125 143
350 200 850 325 121 128 146
350 300 850 425 138 147 170
350 350 850 425 142 151 176
400 100 900 350 143 154 177
400 150 900 350 148 157 181
400 200 900 350 148 159 184
400 300 900 450 167 176 204
400 400 900 450 174 191 225
450 100 950 375 177 193 216
450 150 950 375 180 196 220
450 200 950 375 183 199 224
450 300 950 475 199 215 244
450 400 950 475 210 230 264
450 450 950 475 216 240 275
500 100 1000 400 210 241 265
500 150 1000 400 215 244 268
500 200 1000 400 242 245 271
500 300 1000 500 235 263 292
500 400 1000 500 242 276 311
500 500 1000 500 252 297 332
600 150 1100 450 307 356 386
600 200 1100 450 305 358 388
600 300 1100 550 326 375 410
600 400 1100 550 329 387 427
600 600 1100 550 355 434 477

Nominal Diameter L H Mass(kg)
DN dn PN10 PN16 PN25
700 200 650 525 258 298 363
700 300 760 540 344 370 439
700 400 870 555 343 379 453
700 600 1200 585 468 519 596
700 700 1200 600 477 523 617
800 200 690 585 352 390 491
800 300 800 600 440 478 582
800 400 910 615 441 484 593
800 600 1350 645 613 678 790
800 800 1350 675 657 715 862
900 200 730 645 436 484 607
900 400 950 675 541 594 726
900 600 1500 705 787 862 996
900 800 1500 735 835 901 1071
900 900 1500 750 853 924 1106
1000 200 770 705 546 629 787
1000 400 990 735 668 755 922
1000 600 1650 765 1007 1116 1287
1000 800 1650 795 1072 1191 1396
1000 1000 1650 825 1105 1229 1463
1200 400 1005 855 1008 1131 1302
1200 600 1240 855 1001 1256 1470
1200 800 1470 915 1291 1492 1687
1200 1000 1700 945 1494 1714 1941
1200 1200 1935 975 1806 1970 2269
1400 600 1550 980 1555 1818 2138
1400 800 1760 1010 1886 2041 2395
1400 1000 2015 1040 2131 2309 2692
1400 1200 2245 1070 2262 2431 2836
1400 1400 2478 1100 2545 2715 3173
1600 600 1600 1090 2167 2398 2767
1600 800 1835 1120 2452 2675 3079
1600 1000 2065 1150 2740 2986 3418
1600 1200 2300 1180 3058 3327 3781
1600 1400 2530 1210 3208 3444 3950
1600 1600 2760 1240 3586 3854 4385
1800 600 1655 1200 2694 2972 3467
1800 800 1885 1230 3023 3299 3828
1800 1000 2120 1260 3375 3699 4227
1800 1200 2350 1290 3740 4056 4636
1800 1400 2580 1320 3910 4190 4822
1800 1600 2815 1350 4328 4641 5298
1800 1800 3045 1380 4750 5086 5806
2000 600 1705 1310 3309 3642 4362
2000 800 1720 1340 3505 3796 4551
2000 1000 1940 1370 4112 4459 5243
2000 1200 2160 1400 4314 4644 5450
2000 1400 2380 1430 4966 5340 6198
2000 1600 2600 1460 5202 5567 6450
2000 1800 2820 1490 5668 6055 7001
2000 2000 3040 1520 6185 6599 7658

C3: All Flanged 45° Angle Branches

K12
Type N and Type M
Size: DN80-800

· · .

Nominal Diameter DN Type L K Mass(kg) PN16
DN dn
80 80 N 500 375 21.0
100 100 N 540 405 27.0
150 150 N 640 480 46.4
200 200 N 735 560 71
250 250 N 830 640 105
300 300 N 930 715 147
350 350 N - - 168
400 400 N - - 315
450 450 N - - 338
500 500 N - - 425
600 600 N - - 624
700 700 - - - 876
800 800 - - - 1200

C4: All Flanged Radial Tees

K14
PN16
Size: DN80-600

· ·

Nominal Diameter L A B r Mass(kg)PN16
DN dn
80 80 545 165 380 330 23.0
100 100 580 180 400 340 30
150 150 670 220 450 385 52
200 200 760 260 500 430 80
250 250 900 350 550 475 121
300 300 1000 400 600 515 163
350 350 1100 450 650 560 222
400 400 1200 500 700 605 299
450 450 1300 550 750 650 394
500 500 1400 600 800 690 489
600 600 1600 700 900 780 739

C5: All Flanged 'Y' Tees

K14
Size: DN80-700

Nominal Diameter DN T A Mass(kg) PN16
80 8.1 165 15.6
100 8.4 180 19.3
150 9.1 220 32.5
200 9.8 260 49
250 10.5 350 81
300 11.2 400 115
350 11.9 450 166
400 12.6 500 235
450 13.3 550 280.0
500 14.0 600 378
600 15.4 700 620
700 16.8 800 810

C6: Double Socket Level Invert Tee With Flanged Branch

K14
Available in T Type and K Type;

· T Type · T Type

· K Type · K Type .

DN L H Mass(kg)
T K
PN10 PN16 PN25 PN10 PN16 PN25
200×80 245 250 39.5 39.5 39.5 43.0 43.0 43.0
250×80 250 275 49.5 49.5 49.5 54.0 54.0 54.0
300×80 255 300 62.0 62.0 62.0 73.5 73.5 73.5
350×100 280 325 83.0 83.0 83.5 90.5 90.5 91.0
400×100 280 350 97.5 97.5 98.0 107 107 108
450×100 285 375 115 115 116 125 125 126
500×100 290 400 134 134 134 143 143 144
600×100 295 450 173 173 173 183 183 183
700×150 360 500 255 255 256 255 255 256
800×150 365 550 - - - 310 310 311
900×150 370 600 - - - 382 382 383
1000×200 435 650 - - - 501 501 503
1100×200 440 700 - - - 584 584 586
1200×200 445 750 - - - 679 679 681
1400×200 460 850 - - - 939 939 940
1500×200 465 900 - - - 1062 1062 1064
1600×400 700 950 - - - 1472 1476 1487
1800×400 715 1050 - - - 1872 1876 1887
2000×400 725 1150 - - - 2320 2325 2336
2100×400 730 1200 - - - 2539 2544 2555
2200×400 735 1250 - - - 2802 2807 2818
2400×400 750 1350 - - - 3347 3351 3362
2600×400 760 1450 - - - 4136 4140 4151

C7: Double Socket Tee With Flanged Branch

K14
Available in T Type and K Type;
Size: DN80-2000

· T Type · T Type ·

Nominal Diameter DN L H Mass(kg)
T Type K Type
DN dn PN10 PN16 PN25 PN10 PN16 PN25
80 80 170 165 13.5 13.5 13.5 16.7 16.7 16.7
100 80 170 175 15.8 15.8 15.8 19.7 19.7 19.7
100 100 190 180 17.5 17.5 18 21 21 21.5
150 80 170 205 23 23 23 28.5 28.5 28.5
150 100 195 210 24.5 24.5 25 30.5 30.5 31.5
150 150 255 220 29.5 29.5 30.5 35.5 35.5 36.5
200 80 175 235 31.5 31.5 31.5 36.5 36.5 36.5
200 100 200 240 33.5 33.5 34 38.5 38.5 39
200 150 255 250 39 39 40.5 44.5 44.5 45.5
200 200 315 260 45.6 46 47.5 51.5 51 51
250 80 175 270 44 44 44 47 47 47
250 100 200 270 43.5 43.5 44 48 48 48.5
250 150 260 280 56.5 56.5 57.6 59 59 60
250 200 315 290 57 57 59 62.5 62 64
250 250 375 300 65 66 69 71.5 71.5 74.5
300 80 180 295 53 53 53 64 64 64
300 100 205 300 55 55 56 65 65 65.5
300 150 260 310 64 64 69 78.5 78.5 79.5
300 200 320 320 71 70 73 81.5 81.5 83.5
300 300 435 340 89 91 95 102 102 107
350 80 185 325 70.5 70.5 70.5 76 76 76
350 100 205 330 71 71 71.5 76.5 76.5 77
350 150 265 340 87.5 87.5 89.5 93 93 94
350 200 325 350 90.5 86 88 96 96 98
350 300 440 370 113 118 129 118 118 123
350 350 495 380 117 120 129 129 132 139
400 80 185 360 80 80 80 90 90 90
400 100 210 360 83 83 83.5 91 91 91.5
400 150 265 370 88 88 90 109 109 110
400 200 325 380 103 102 104 113 112 114
400 300 440 400 129 128 137 137 136 142
400 400 560 420 150 156 167 163 167 178
450 80 190 385 97.5 97.5 97.5 105 105 105
450 100 215 395 106 106 107 106 106 106
450 150 270 400 119 119 120 127 127 128
450 200 330 410 122 122 124 130 130 132
450 300 445 430 149 149 154 157 157 162
450 400 560 450 177 181 192 185 189 200
450 450 620 460 192 200 211 200 208 219
500 80 195 420 110 110 110 119 119 119
500 100 215 420 116 116 117 120 120 120
500 150 275 430 126 126 131 143 143 144
500 200 330 440 142 141 143 147 146 148
500 300 450 460 165 165 169 177 177 182
500 400 565 480 199 205 216 207 212 223
500 500 680 500 232 247 259 242 256 266
600 80 200 480 150 150 150 151 151 151
600 100 220 480 159 159 161 152 152 153
600 150 280 500 170 170 172 183 183 184
600 200 340 500 189 189 191 187 187 188
600 300 455 520 235 235 240 222 222 277
600 400 570 540 258 263 274 258 263 274
600 600 800 580 340 366 380 345 368 360

K14
Available in T Type and K Type;
Size: DN80-2000
· K Type · K Type

Nominal Diameter DN L H Mass(kg)
T Type K Type
DN dn PN10 PN16 PN25 PN10 PN16 PN25
700 100 230 510 240 240 241 243 243 244
700 150 285 520 241 242 242 246 246 247
700 200 345 525 242 242 244 250 249 251
700 400 575 555 320 325 336 329 334 345
700 600 810 585 421 445 460 422 445 457
700 700 925 600 460 475 506 476 488 521
800 100 235 570 304 304 305 295 295 295
800 150 290 580 305 308 306 298 298 299
800 200 350 585 306 306 308 302 301 303
800 400 580 615 398 403 414 396 401 412
800 600 815 645 579 605 620 579 603 614
800 800 1045 675 623 642 691 631 646 699
900 150 295 640 376 376 377 368 368 369
900 200 355 645 379 379 381 371 371 373
900 400 590 675 490 495 506 484 488 499
900 600 1170 705 748 774 789 745 769 760
900 800 1050 735 808 823 872 795 810 863
900 900 1170 750 814 838 899 822 841 907
1000 150 305 670 560 566 561 451 451 452
1000 200 360 705 462 462 464 455 455 457
1000 400 595 735 591 596 607 586 591 602
1000 600 1290 765 947 973 988 946 970 981
1000 800 1290 795 1006 1021 1070 994 1009 1062
1000 1000 1290 825 1044 1086 1164 1059 1094 1179
1200 200 375 825 836 838 840 618 618 620
1200 400 605 855 852 856 867 787 792 803
1200 600 840 885 1000 1027 1042 967 991 1003
1200 800 1070 915 1190 1210 1259 1162 1177 1250
1200 1000 1300 945 1406 1448 1526 1372 1406 1492
1200 1200 1535 975 1682 1736 1836 1617 1672 1781
1400 400 800 950 1341 1368 1379 1221 1226 1237
1400 600 1030 980 1478 1505 1520 1441 1464 1476
1400 800 1260 1010 1709 1728 1777 1677 1692 -
1400 1000 1495 1040 1955 1996 2074 1929 1964 -
1400 1200 1725 1070 - - - 2205 2260 -
1400 1400 1960 1100 - - - 2501 2557 -
1600 400 810 1060 - - - 1561 1565 1576
1600 600 1040 1090 1908 1936 1949 1831 1854 1866
1600 800 1275 1120 2192 2211 2261 2121 2136 -
1600 1000 1505 1150 2480 2523 2600 2416 2451 -
1600 1200 1740 1180 2799 2863 - 2743 2798 -
1600 1400 1970 1210 - - - 3073 3130 -
1600 1600 2200 1240 - - - 3461 3551 -
1800 600 1055 1200 2414 2440 2455 2302 2326 1337
1800 800 1285 1230 2748 2767 2817 2642 2657 -
1800 1000 1520 1260 3095 3137 3215 2998 3032 -
1800 1200 1750 1290 3460 3524 3624 3371 3426 -
1800 1400 1980 1320 - - - 3750 3807 -
1800 1600 2215 1350 - - - 4188 4277 -
1800 1800 2445 1380 - - - 4624 4735 -
2000 600 1065 1310 2988 3015 3030 2830 2853 2865
2000 800 1300 1340 - - - 3239 3254 -
2000 1000 1530 1370 3790 3832 3910 3648 3682 -
2000 1200 1760 1400 - - - 4079 4134 -
2000 1400 1995 1430 4645 4713 4865 4523 4580 -
2000 1600 2225 1460 - - - 5007 5097 -
2000 1800 2460 1490 - - - 5497 5609 -
2000 2000 2690 1520 - - - 6030 6168 -
